Hogyan számít az alumínium MIG huzal átmérőtűrése?

Az alumínium hegesztése nem olyan megbocsátó, mint az acél hegesztése. Az anyag hő hatására eltérően viselkedik, eltérően reagál a betáplálási nyomásra, és olyan töltőhuzalt igényel, amely egyenletes teljesítményt biztosít a teljes hosszában. Az ipari gyártásban részt vevő mérnökök és beszerzési csapatok számára általában az alumínium MIG huzalgyártók jelentik az elsődleges kapcsolatot, ha probléma merül fel a hegesztési folyamat során – vagy ha az eredmények kielégítőek. A vezeték nem csak fogyóeszköz. Ez egy folyamatváltozó.

Mi az alumínium MIG huzal

Az alapvető definíció

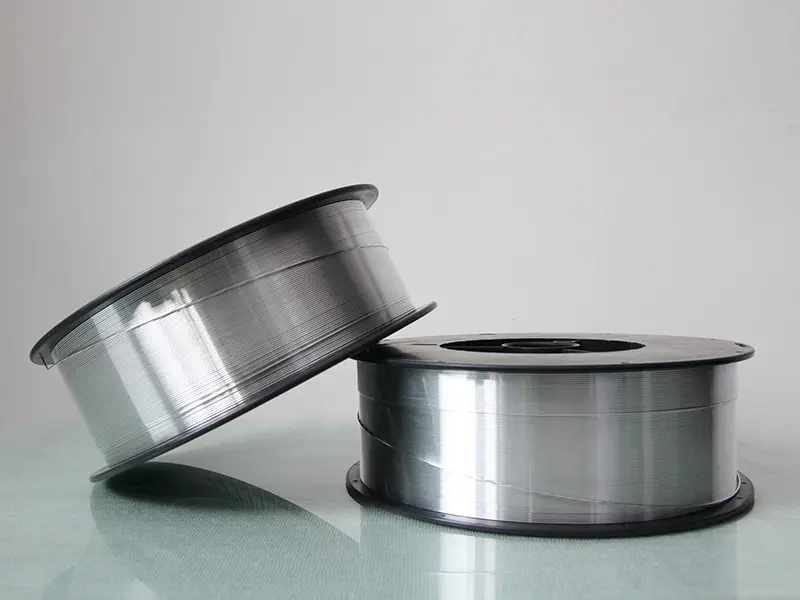

Az alumínium MIG huzal egy szilárd, folytonos töltőanyag, amelyet fém-inert gázos hegesztésnél használnak alumínium és alumíniumötvözet alkatrészek összekapcsolására. A hegesztés során a huzal meghatározott sebességgel áthalad egy pisztolyon, beolvad a hegesztési medencébe az alapfém mellett, és kötéssé szilárdul.

Az alumíniumhuzalt a többi töltőanyagtól az különbözteti meg, hogy maga a fém hogyan viselkedik. Olvadáspontja alacsonyabb, gyorsabban vezeti a hőt, levegő hatására szinte azonnal oxidálódik a felületén. A huzal fizikailag is puhább, ami azt jelenti, hogy a hegesztőberendezésen keresztül történő betáplálás több figyelmet igényel a feszültségre, a bélés állapotára és a hajtóhenger nyomására, mint az acélhuzal általában.

Ipari alkalmazások

Az alumínium MIG vezeték olyan gyártási környezetekben jelenik meg, ahol a súlycsökkentés, a korrózióállóság vagy mindkettő előtérbe kerül. A gyakori ágazatok a következők:

• Autóipari szerkezeti és karosszériaelemek
• Tengerészeti és hajóépítő szerelvények
• Repülési gyártás
• Ipari burkolatok és berendezéskeretek
• Szállítás és utánfutó gyártás

Ezen környezetek mindegyikében a huzalnak megismételhető eredményeket kell produkálnia hosszú gyártási folyamatok során – nem csak az egyes darabok elfogadható hegesztéseit.

Az ötvözetcsaládok és miért fontosak

Nem minden alumínium MIG huzal azonos ötvözetből. A huzal összetételét a hegesztendő alapanyaghoz és a kötés teljesítménykövetelményeihez kell igazítani.

Két általánosan használt család a 4xxx sorozat, amely szilíciumot tartalmaz, és általános gyártásra és hőkezelhető alapötvözetek készítésére alkalmas, valamint az 5xxx sorozat, amely magnéziumot tartalmaz, és gyakran választják tengeri és szerkezeti alkalmazásokhoz, ahol a korrózióállóság prioritást élvez. A nem megfelelő ötvözetcsalád kiválasztása befolyásolhatja a hegesztési szilárdságot, a repedési hajlamot és a hosszú távú teljesítményt – nem csak a megjelenést.

Mi az átmérőtűrés a huzalgyártásban?

Mit jelent valójában a kifejezés

Minden vezetéknek van egy névleges átmérője – a mérete, aminek lennie kell. Az átmérőtűrés a névleges mérettől való elfogadható eltérés tartománya a vezeték teljes hosszában. Ez nem egyetlen egyszer végzett mérés. Azt tükrözi, hogy a huzal milyen következetesen tartja keresztmetszeti méretét az orsó egyik végétől a másikig.

A szigorúbb tűrés kisebb eltérést tesz lehetővé. A lazább tűrés azt jelenti, hogy a vezeték nagyobb mértékben ingadozhat, és a lejjebb lévő berendezésnek meg kell küzdenie ezzel az inkonzisztenciával.

Hogyan vezeti be a rajzi folyamat a variációt

Az alumínium MIG huzal egy rúdként indul, amelyet fokozatosan kisebb szerszámok sorozatán húznak keresztül, amíg el nem éri végső átmérőjét. A huzalhúzási folyamat az átmérő változásának forrásaként szolgál.

Számos tényező járul hozzá a rajz ingadozásához:

• Kopás, amely a gyártási ciklusok során fokozatosan megnöveli a furatot
• A kenés változásai a huzalút mentén
• Feszítési inkonzisztenciák, mivel az orsó súlya a kifizetés során változik
• Sebességváltozások, amelyek befolyásolják a fém átáramlását az egyes szerszámokon
• Hőmérséklet-eltolódások az anyagban a hosszabb gyártási folyamatok során

E tényezők egyike sem okoz önmagában drámai eltéréseket. De ha többen lépnek kölcsönhatásba egyszerre, az átmérőre gyakorolt ​​kumulatív hatás a vezetéket a specifikáció széle felé tolhatja – vagy azon túl.

A szigorú tolerancia mindig relatív

Az, hogy a tűrés szűknek tekinthető-e, a vezeték névleges átmérőjétől és a rajta áthaladó berendezéstől függ. Ugyanaz az abszolút eltérés, amely egy nagyobb vezetéknél nem figyelhető meg, egy kisebbnél komoly problémákat okozhat, mivel az eltérés a teljes vezetékméret nagyobb hányadát jelenti.

Ez a skálázási kapcsolat az oka annak, hogy a tűrésspecifikációkat általában plusz vagy mínusz értékekként írják fel, és ezért a precíziós alkalmazásokra szánt vezetékek szigorúbb előírásokat tartalmaznak, mint az általános felhasználású vezetékek.

Miért befolyásolja az átmérőtűrés a hegesztési teljesítményt?

Mi történik a táprendszerben

A huzal útja az orsótól az ívig egy bélésen, egy meghajtóhenger-készleten és egy érintkezőcsúcson halad keresztül. Ezen alkatrészek mindegyike a vezeték névleges átmérője körül van méretezve. Amikor a huzal jelentősen eltér ettől a mérettől, megváltozik az illesztés – és a viselkedés is.

A vékony szakaszok elveszíthetik a tapadást a hajtógörgőkben, ami az előtolási sebesség akadozását okozhatja. A vastag szakaszok súrlódást okoznak a bélésben vagy ellenállást az érintkező csúcsánál. Bármelyik körülmény szabálytalanságot okoz az előtolási sebességben, és a szabálytalan előtolás az ívinstabilitás egyik elsődleges forrása a MIG hegesztésben.

Elektromos átvitel és érintkezőcsúcs kopása

Az érintkezőcsúcs az, ahol az áram a berendezésből a vezetékbe kerül. A hegy furata úgy van méretezve, hogy lehetővé tegye a vezetékek zökkenőmentes áthaladását, miközben állandó elektromos érintkezést biztosít. Ha a huzal átmérője változik:

• Ha a keresztmetszet túl kicsi, az ebből eredő laza illeszkedés szabálytalan áramátvitelt és bizonytalan ívet okozhat.
• Egy túlméretezett rész húzódik át a hegyen, helyi hőt generálva és felgyorsítja a kopást

Az érintkezőcsúcs cseréje rutinszerű karbantartási feladat, de a nagy volumenű gyártás során az átmérőhöz kapcsolódó hegykopás a vártnál lényegesen lerövidítheti ezt az intervallumot – növelve a költségeket és az állásidőt.

Az ív viselkedése és a hegesztési gyöngy végeredménye

Az ívstabilitás a MIG hegesztésnél az előtolás, az elektromos bemenet és a huzal olvadásponti fizikai tulajdonságai közötti következetes kapcsolattól függ. Az átmérő változása közvetlenül megzavarja ezt a kapcsolatot.

A névlegesnél nagyobb keresztmetszet nagyobb áramot visz, és másképp olvad. A kisebbik az ellenkezőjét teszi. Ezek az eltolódások megváltoztatják az ív hosszát, megváltoztatják a hegesztési medencébe bevitt hőt, és változást idéznek elő a peremszélességben, magasságban és a behatolásban. A teljes gyártási ciklus során ez az eltérés a kész hegesztések mérhető inkonzisztenciájává halmozódik fel.

Minőségi problémák, amelyek az áramlás irányában jelentkeznek

A rossz tűrésszabályozás következményei nem mindig észlelhetők a hegesztőállomáson. Gyakran később jelennek meg:

• Porozitás, ahol a védőgáz lefedettsége megszakadt az ívingadozás során
• Átégés a túlzott helyi hőhatásnak kitett vékony részeken
• Hiányos fúzió, ahol egy szabálytalan ív nem tudta teljesen megolvasztani az alapanyagot
• Megnövekedett átdolgozási arány és ellenőrzési hibák, amelyek a vezetékek konzisztenciájára vezethetők vissza, nem a kezelői hibára

Ezeknek a problémáknak a utólagos azonosítása lényegesen költségesebb, mint a vezetékek kezdettől fogva megfelelő tűrésszabályozással történő meghatározása.

Hogyan tartják ellenőrzés alatt a gyártók a toleranciát

Die Management

A kopás kiszámítható. Azok a gyártók, akik a szerszámcserét ütemezett időközként kezelik, nem pedig reaktív javításként, csökkentik annak a kockázatát, hogy a gyártás során az átmérő fokozatos eltolódása észrevétlen marad. Ennek az intervallumnak a gyakorisága a húzott ötvözettől, a húzási sebességtől és a használt kenőrendszertől függ.

Folyamatos soron belüli mérés

A húzóvonal mentén telepített lézer alapú átmérőmérő rendszerek lehetővé teszik a gyártók számára, hogy valós időben figyeljék a huzalméretet, ahelyett, hogy a gyártás után mintát vennének a kész orsókból. Amikor a vezeték megközelíti a tűréshatárt, a rendszer azonnal jelzi az eltérést, így a kezelőnek lehetősége nyílik a beállításra, mielőtt a vezeték kimozdulna a specifikációból.

Soron belüli mérés nélkül az átmérő változása a teljes gyártási tételen keresztül fennmaradhat, mielőtt azonosítaná.

Sebesség, feszültség és ötvözet-specifikus paraméterek

Az egyik ötvözetnél működő rajzparaméterek nem kerülnek át automatikusan a másikra. Minden ötvözetnek megvannak a saját alakváltozási jellemzői, keményedési sebessége és felületi viselkedése a húzás során. A több ötvözetcsaládon dolgozó gyártóknak mindegyikhez külön folyamatbeállításra van szükségük, amelyet a gyártott huzal tűréskövetelményei alapján kell érvényesíteni.

A sebesség és a feszültség kezelése különösen fontos. Az orsó súlyának változása az anyag megtérülése során megváltoztathatja a huzalút feszültségét. Az inkonzisztens motorsebesség a húzási szakaszok között periodikus ingadozást idézhet elő, amely a kész huzalátmérő szabályos ingadozásaként jelenik meg.

Mit kell figyelembe venni a huzal gyártási célú értékelésekor

Mielőtt elkötelezné magát egy huzalforrás mellett a rendszeres termelési használatra, érdemes áttekinteni a következő tényezőket:

• Tűrésspecifikáció – a megadott tartomány megfelel-e a használt érintkezőcsúcsok és berendezések furatspecifikációinak
• Ötvözetdokumentáció – hogy a huzal kémiai összetétele megfelel-e az alkalmazás alapanyag-követelményeinek
• Felületi tisztaság – az alumíniumhuzal maradék oxidációval vagy húzó kenőanyaggal a felületén szennyeződést visz be a hegesztőmedencébe
• Orsó tekercselés – az egyenetlen tekercselés feszültségváltozásokat okoz a kifizetés során, ami befolyásolja az előtolási sebesség konzisztenciáját
• Nyomon követhetőségi nyilvántartások – hőszámok, ellenőrzési adatok és gyártási dokumentáció fontosak azokban a szabályozott iparágakban, ahol a hegesztési minőségnek ellenőrizhetőnek kell lennie

Bezárás

Az átmérőtűrés egyike azon előírásoknak, amelyeket általában figyelmen kívül hagynak, amíg nem okoz problémát. Addigra a költség már az utómunkálati kupacban, a selejt arányban vagy a gyorsított karbantartási ütemtervben van. Az Aluminium MIG Wire gyártási módja és a berendezésekben való teljesítménye közötti kapcsolat megértése megalapozottabb alapot ad a beszerzési és mérnöki csapatoknak a vásárolt termékek értékeléséhez.

Az alumínium hegesztőanyagokat beszerző csapatok számára a Hangzhou Kunli Welding Materials Co., Ltd. szabályozott átmérőtűréssel rendelkező alumínium MIG huzalt állít elő, amelyet úgy terveztek, hogy támogassa az egyenletes adagolást és a stabil ívteljesítményt ipari termelési környezetben. Vegye fel a kapcsolatot, hogy megvitassa az ötvözetek opcióit, a tűréshatárokat vagy a mintaértékelést.
