Hogyan válasszunk alumínium hegesztőhuzalt az iparban?

Az alumínium hegesztési munkához nem megfelelő töltőfém kiválasztása nem mindig okoz azonnali hibát. Néha a hegesztési varrat kitart – de a fáradtsági terhelés hatására hónapokkal később megreped. Néha átmegy a szemrevételezésen, de NDT alatt porozitást mutat. És előfordul, hogy a kötés egyszerűen nem éri el a tervezés által megkívánt mechanikai tulajdonságokat, ez a hiányosság csak akkor válik láthatóvá, amikor a szerkezetet valós üzemi körülmények közé helyezik. Az eladó alumínium hegesztőhuzalt értékelő mérnökök és beszerzési csapatok számára az orsóra nyomtatott ötvözetjelölés nem jelent kisebb specifikációt – ez határozza meg, hogy a kész hegesztés hogyan viselkedik feszültség alatt, korrozív környezetben és a valódi ipari alkalmazások által megkövetelt hőmérsékleti ciklusokon keresztül.

Mire használható alumínium hegesztőhuzal?

A hegesztési folyamat során alumínium töltőhuzalt használnak az alumínium alapanyagok összekapcsolásához. Beolvad a hegesztőmedencébe az alapfémmel együtt, hozzájárulva a kötés mechanikai tulajdonságaihoz, korrózióállóságához és repedésállóságához. A töltőhuzal összetétele nem azonos az alapfémmel – úgy van kialakítva, hogy kompenzálja az alumínium megolvadásakor és újraszilárdulásakor fellépő változásokat, különösen azt a hajlamot, hogy bizonyos alumíniumötvözetek megrepednek a hegesztés hűtési fázisában.

A huzalt MIG (GMAW) és TIG (GTAW) hegesztési eljárásokban használják, a MIG alumínium hegesztőhuzalok alkalmazásai pedig a nagyobb volumenű ipari gyártásban dominálnak a MIG hegesztés által kínált folyamatsebesség és automatizálási kompatibilitás miatt.

Az alumínium hegesztőhuzalt használó általános iparágak

Az alkalmazások köre széles, de a jelentős fogyasztású és egyértelműen differenciált ötvözetigényű iparágak közé tartoznak:

• Tengeri gyártás — hajótestek, fedélzeti szerkezetek, tengeri platformok és tengeri felszerelések, ahol a sós víz korrózióállósága elsődleges teljesítménykövetelmény
• Autóipari gyártás – karosszériaelemek, alvázalkatrészek, felfüggesztés részei és hőcserélők, ahol a súlycsökkentés elősegíti az alumínium felhasználását, és a hegesztési szilárdság biztonsági szempontból kritikus tényező
• Szerkezeti és építészeti gyártás — kereskedelmi épületek, hidak, vasúti járművek és moduláris szerkezetek, ahol az esztétika és a szerkezeti integritás egyaránt számít
• Nyomástartó edények és csövek — vegyi feldolgozó és ipari üzemi berendezések, ahol a hegesztési varrat nyomás alatti integritása és a technológiai vegyszereknek való kitettség határozza meg a biztonságos működést
• Repülés és védelem — olyan szerkezeti elemek, amelyeknél a szilárdság/tömeg arány a meghatározó műszaki követelmény

Miért számít a választás a hegesztési minőség szempontjából?

A töltőhuzal ötvözete nem csupán a hegesztési varrat kémiáját befolyásolja. Befolyásolja:

• Forró repedésérzékenység — a hegesztési fém megszilárdul-e repedés nélkül a szemcsehatárok mentén
• Az elkészült kötés mechanikai szilárdsága — amely a töltőanyag választásától függően alacsonyabb vagy magasabb lehet, mint az alapfém
• Korrózióállóság üzem közben — különösen olyan környezetben, ahol klorid-expozíció, nedvességciklus vagy vegyszerrel érintkezik
• Hegesztés utáni kezelési kompatibilitás — a hézag hőkezelhető-e, eloxálható-e vagy bevonható-e káros hatások nélkül
• Huzaleltolhatóság MIG alkalmazásokban — a lágyabb ötvözetek következetlenül juthatnak át a keményebb huzalokhoz tervezett bélésrendszereken, ami befolyásolja az ívstabilitást és a hegesztési varrat konzisztenciáját

Hogyan válasszuk ki a megfelelő ötvözettípust

Az alumínium töltőanyag-ötvözet kiválasztását elsősorban a hegesztendő alapanyag és a kész kötés teljesítménykövetelményei határozzák meg. Egyetlen töltőhuzal sem szolgálna egyformán jól minden alumínium hegesztési alkalmazást – minden ötvözet tartalmaz kompromisszumot, amely csak a használati eset meghatározása után oldódik meg egyértelműen.

5356 vs 4943 vs 5183 Összehasonlítás áttekintése

Ez a három ötvözet az alumínium töltőanyag kiválasztását meghatározó szilárdság-korrózió-repedhetőség kompromisszum különböző megközelítéseit képviseli.

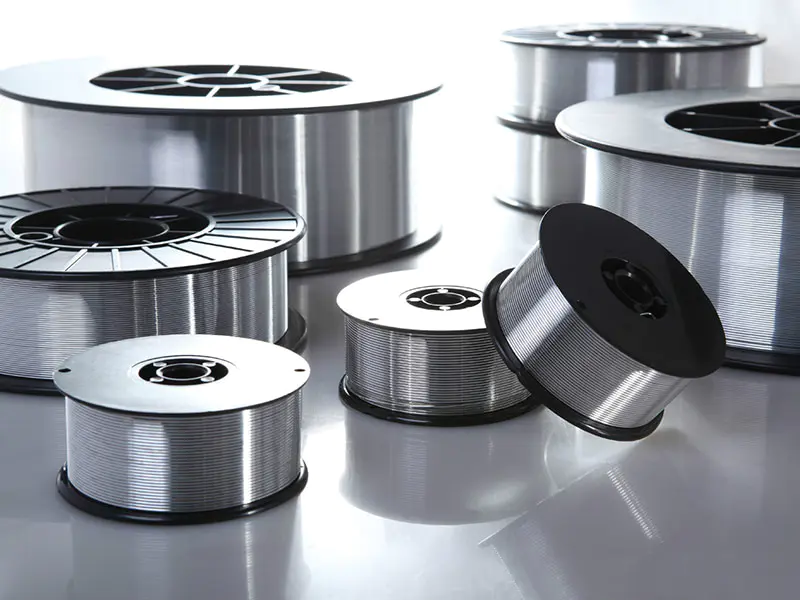

5356 ötvözött alumínium huzal egy magnézium alapú töltőanyag, amelyet széles körben használnak az általános ipari hegesztési alkalmazásokban. A magnéziumtartalom szilárd mechanikai szilárdságot biztosít hegesztett állapotban és jó korrózióállóságot tengeri és kültéri környezetben. Tisztán hegeszt számos 5xxx sorozatú alapötvözeten, és megbízható előtolást biztosít MIG alkalmazásokban. A korlát a magas hőmérsékletű használattal szembeni érzékenysége – az 5356 nem ajánlott olyan alkalmazásokhoz, ahol a hegesztési varrat egy bizonyos küszöbérték feletti tartós hőmérsékletnek van kitéve, mivel idővel érzékeny lehet az érzékenységre és a feszültségkorróziós repedésekre.

4943 alumínium hegesztőhuzal egy viszonylag újabb ötvözet, amely megszünteti a 4043 és 5356 család közötti különbséget. A szilícium tartalmat (a 4xxx családból) egyesíti a repedésállóság és az adagolhatóság javítása érdekében hozzáadott magnéziummal, amely a hegesztett mechanikai tulajdonságokat közelebb 5356 szinthez emeli. Az eredmény egy olyan töltőanyag, amely simábban hegeszt, mint az 5356 repedésérzékeny alapötvözeteken, miközben erősebb kötéseket biztosít, mint a 4043 szabvány. Az autóipari szerkezeti elemek – különösen a 6xxx sorozatú alapötvözetek esetében – a 4943 egyre pontosabb választássá vált, mert csökkenti a forró repedés kockázatát, miközben megtartja a biztonságot megkövetelő kritikus mechanikai teljesítményt.

5183 alumínium Mig huzal az alumínium töltőanyag spektrum nagy szilárdságú végén helyezkedik el. Az 5356-nál magasabb magnéziumtartalommal nagyobb szakítószilárdságot fejleszt ki a lerakott hegesztett fémben. Emiatt a megfelelő választás az olyan szerkezeti alkalmazásokhoz, ahol a hegesztési szilárdság a fő követelmény – nagy szerkezeti konstrukciók, szállítóeszközök és jelentős terhelést hordozó tengeri szerkezetek. A kompromisszum az, hogy relatív lágysága miatt az 5183-as adagolása nagyobb igénybevételt jelenthet MIG-alkalmazásokban, és nagyobb figyelmet igényel a bélés állapotára és a hajtóhenger kiválasztására, hogy egyenletes adagolást biztosítson hosszabb gyártási sorozatok során.

Erősség, korrózióállóság és kompatibilitás

Ennek a három ötvözetnek a kulcsfontosságú teljesítménydimenziók szerinti rangsorolásának megértése segít tisztázni, hogy melyik a megfelelő:

Szakítószilárdság hegesztett állapotban általában a következő: 5183 5356 felett, 5356 4943 felett és 4943 szabvány 4043 felett. Azonban a szilárdsági besorolás önmagában nem határozza meg a helyes választást – az a töltőanyag, amely erősebb hegesztést eredményez, de melegrepedés kockázatát hordozza magában, nem alkalmas az alkalmazásra.

Korrózióállóság tengeri környezetben előnyben részesíti az 5xxx ötvözeteket (5356 és 5183) a szilíciumtartalmú 4xxx ötvözetekkel szemben. Az 5xxx töltőanyagban található magnézium hozzájárul a védő oxidréteg kialakításához sós vízben és párás környezetben. Bármilyen klorid-expozíciós alkalmazáshoz az 5356 vagy az 5183 a megfelelő család; A 4943 és 4043 kevésbé alkalmasak tartós tengeri szolgáltatásra.

Kompatibilitás az alappal Az ötvözetek kulcsfontosságú szűrők minden kiválasztási folyamatban:

• Az 5xxx sorozatú alapötvözeteket (például 5052, 5083, 5086) általában 5356 vagy 5183 töltőanyaggal hegesztik.
• A 6xxx sorozatú alapötvözetek (például 6061, 6063, 6082) repedésérzékenyek, és 4943-mal vagy 4043-mal vannak hegesztve a melegrepedés kockázatának csökkentése érdekében
• Az 5xxx és 6xxx alapötvözetek közötti vegyes kötések gondos töltőanyag-választást igényelnek – az 5356 bizonyos konfigurációkban használható, de a 4943 egyre inkább lefedi ezt a követelményt az autóipari alkalmazásokban

Alumínium hegesztőhuzal különböző projekttípusokhoz

Tengeri alkalmazások

A tengeri alumínium hegesztőhuzalnak előnyben kell részesítenie a sós víz korrózióállóságát a többi teljesítménytényezővel szemben. A hajótestek, a fedélzeti szerelvények, a szerkezeti keretek és az üzemanyagtartály-szerelvények tengeri környezetben folyamatosan kloridos víznek és levegőnek vannak kitéve – ez a kombináció gyors lebomlást okoz azokban az ötvözetekben, amelyek nem rendelkeznek megfelelő korrózióállósággal a hegesztési zónában.

Tengeri gyártáshoz:

• 5083 és 5086 alapötvözetek a hajótest konstrukciójában alapfelszereltségnek számítanak a tengeri korrózióval szembeni ellenállásuk miatt
• 5356 töltőhuzal gyakori tengeri alumínium hegesztőhuzalként használható számos tengeri szerkezeti kötéshez – fenntartja a korróziós teljesítményt, amely kompatibilis az alapötvözettel, és megfelelő szilárdságot biztosít a szerkezeti alkalmazásokhoz
• 5183 töltőanyag A nagy terhelésű szerkezeti tengeri alkalmazásokhoz van előírva, ahol a hegesztési szilárdsági követelmények meghaladják az 5356 által biztosítottakat
• Kerülje a 4xxx családi töltőanyagokat tengeri szerkezeti alkalmazásokban – a szilíciumtartalom nem nyújtja azt a korrózióállósági profilt, amelyet a tengerészeti szolgáltatások megkövetelnek

A tengeri gyártás során a hegesztési folyamat gyakran MIG a gyártási mennyiségi követelmények miatt, ami azt jelenti, hogy a huzalelőtolás gyakorlati szempont az ötvözet teljesítménye mellett. Mind az 5356, mind az 5183 megfelelően táplálja a jól karbantartott MIG beállításokat, bár az 5183 nagyobb figyelmet igényel a bélés állapotára.

Autóipari alkalmazások

Az autóipari alumíniumhegesztés más követelményeket támaszt. A járműszerkezetek tömegének csökkentése a 6xxx sorozatú ötvözetek – különösen a 6061 és 6082 – széles körű elterjedését eredményezte a fehér karosszériaelemek, alvázszerkezetek és felfüggesztési elemek esetében. Ezek az ötvözetek repedésérzékenyek hegesztéskor, és a töltőanyag kiválasztása kritikus fontosságú, hogy elkerüljük a forró repedéseket azokban az illesztésekben, amelyek üzem közben dinamikus kifáradási terhelést hordoznak.

Autószerkezeti hegesztéshez:

• 4943 alumínium hegesztőhuzal has become the preferred filler for welding 6xxx series automotive alloys — it reduces hot cracking sensitivity while delivering stronger joints than standard 4043
• A 4043 továbbra is használatban van a nem szerkezeti vagy kisebb igénybevételű autóipari kötéseknél, ahol a kissé alacsonyabb szilárdság elfogadható, és a sima hegesztési megjelenés prioritást élvez
• Az 5356 használható bizonyos autóipari alkalmazásoknál, amelyek 5xxx sorozatú alapanyagokat tartalmaznak, de nem ajánlott 6xxx sorozatú alapötvözetekhez a forró repedés kockázata miatt

Az autóipari gyártási környezetek magas követelményeket támasztanak a huzaleltolhatóság és az ívkonzisztencia tekintetében is a gyártási mennyiségek és az automatizált hegesztőrendszerek miatt. A 4943 betáplálhatósági előnye az 5356-tal szemben ezekben a rendszerekben gyakorlati megfontolás, amely a kohászati ​​érvektől függetlenül befolyásolja az ötvözet alkalmazását.

Szerkezeti és nehéz gyártás

A szerkezeti gyártásnál – vasúti járművek, nagyméretű kereskedelmi szerkezetek, ipari berendezések keretei – a teljesítménykövetelmények szélesebb körben változnak, mint a tengeri vagy autóipari környezetben, és a töltőanyag kiválasztása pontosabban az alapötvözet kombinációjától és a terhelési esettől függ.

Általános útmutatás alumínium szerkezeti hegesztéshez:

• Az 5356 lefedi a szerkezeti alkalmazások többségét, amelyek 5xxx sorozatú alapötvözeteket tartalmaznak közepes szilárdsági követelmények mellett
• Az 5183 akkor megfelelő, ha a hegesztési szilárdságnak meg kell közelítenie az alapötvözet szilárdságát, vagy meg kell egyeznie az alapötvözet szilárdságával – nagy terhelésű szerkezeti csatlakozások, főgerenda varratok vagy kötések szeizmikusan kitett szerkezetekben
• A 4943 a megfelelő választás, ha 6xxx sorozatú ötvözeteket használnak szerkezeti alkalmazásokban – a 4043-nál nagyobb szilárdságú repedésállóságot kínál

A nagy szilárdságú alumínium hegesztőhuzal kategóriát – gyakorlatilag 5183 a MIG alkalmazásokban – egyre inkább előírják a közlekedési infrastrukturális projektekben, ahol a szerkezeti redundancia nem tudja kompenzálni a gyengén teljesítő hegesztéseket.

Egymás melletti összehasonlítás: 5356 vs 4943 vs 5183

Mit kell figyelembe venniük a beszerzési csapatoknak a beszerzés során?

A műszaki ötvözet kiválasztása csak a beszerzési döntés része. Az alumínium hegesztőhuzal-szállítókat értékelő ipari vásárlók számára számos további tényező befolyásolja, hogy a megadott huzal egyenletesen teljesít-e a gyártás során.

A tételenkénti konzisztencia valódi gyártási probléma. A gyártási tételek közötti összetételben, felületi tisztaságban vagy mérettűrésben különböző huzalok változékonyságot okoznak a hegesztési folyamatban – ez a változékonyság ívinstabilitásként, porozitásként vagy inkonzisztens mechanikai tulajdonságokként jelenik meg a lerakódott hegesztésben. A dokumentált minőségirányítási és tételkövetési rendszerekkel rendelkező beszállítók csökkentik ezt a kockázatot.

A huzal felületi állapota közvetlenül befolyásolja az ívminőséget a MIG hegesztésnél. Az alumíniumhuzal érzékeny a felületi oxidok felhalmozódására és a kenőanyag-maradványokra. A nem megfelelően tárolt vagy megfelelő csomagolásvédelem nélkül kezelt huzal felületi szennyeződést okozhat, ami porozitást és ívinstabilitást okoz.

Az orsó és a csomagolás specifikációinak meg kell egyeznie a használt adagolórendszerrel. A huzal átmérőjének, az orsó méretének és a mag méretének meg kell felelnie a hegesztőberendezés meghajtótekercsének és bélésének konfigurációjának. A nem megfelelő orsózás olyan adagolási problémákat okoz, amelyeket időnként ötvözet- vagy berendezésproblémákként diagnosztizálnak, ha a kiváltó ok a csomagolás specifikációinak eltérése.

Tanúsítványra és megfelelőségi dokumentációra lehet szükség a szabályozott iparágakban végzett hegesztési eljárásokhoz – a tengeri besorolás, az autóipari beszállítói minősítés, a szerkezeti hegesztési szabályzatok és a nyomástartó edények gyártása rendelkezik olyan dokumentációs követelményekkel, amelyeket a huzalszállítónak támogatnia kell.

A kiválasztási döntés meghozatala: gyakorlati döntési út

A töltőhuzal kiválasztásán dolgozó vásárlók és mérnökök számára a strukturált döntési sorrend segít elkerülni a gyakori hibákat:

1. Azonosítsa az alapötvözetet vagy ötvözetkombinációt – ez az elsődleges szűrő, amely meghatározza, hogy mely töltőanyagok kohászatilag kompatibilisek
2. Mérje fel a hézag repedésérzékenységét – a 6xxx alapötvözetek és a különböző hézagok repedésálló töltőanyagot igényelnek (4943 vagy 4043); Az 5xxx alapötvözetek általában jobban bírják az 5356-ot és az 5183-at
3. Határozza meg a korróziós környezetet – a tengeri és kültéri expozíciós környezet az 5xxx töltőanyagot részesíti előnyben; a beltéri vagy ellenőrzött környezet jobban bírja a 4xxx töltőanyagot
4. Határozza meg a szilárdsági követelményt – a varratnak meg kell közelítenie az alapfém szilárdságát, vagy a hézagkialakítás miatt elfogadható a kisebb szilárdságú töltőanyag?
5. Vegye figyelembe a hegesztési folyamatot és a gyártási környezetet – a hosszú bélésfuttatású MIG gyártási környezeteknek figyelembe kell venniük az adagolhatóságot; A TIG alkalmazások kevésbé érzékenyek erre
6. Tekintse át az alkalmazandó hegesztési eljárásokat vagy tanúsítási követelményeket – győződjön meg arról, hogy a kiválasztott töltőanyag megfelel a vonatkozó hegesztési eljárás specifikációinak

A kiválasztás és a beszerzés összekapcsolása

Az alumínium töltőhuzal kiválasztása közvetlen beszerzési következményekkel járó műszaki döntés. Előfordulhat, hogy az alkalmazásnak megfelelő ötvözet nem elérhető helyi forrásokból, és az alacsony árú beszállítónak hiányzik a gyártási tétel konzisztenciája vagy a szabályozott alkalmazáshoz szükséges dokumentáció. A megfelelő választás – az ötvözet típusának az alapanyaghoz, a szervizkörnyezethez és a mechanikai követelményekhez való igazítása – az alap. A következő lépés egy olyan beszállító megtalálása, aki folyamatosan, megfelelő minőségi dokumentációval és a gyártási környezetnek megfelelő csomagolással tudja szállítani az ötvözetet. Ipari vásárlók és hegesztőmérnökök számára, akik értékelik a korrózióálló alumínium hegesztőhuzalokat, nagy szilárdságú opciókat vagy speciális ötvözeteket, mint az 5356, 4943 és 5183 MIG alumínium hegesztőhuzalokhoz, Hangzhou Kunli Welding Materials Co., Ltd. alumínium töltőanyag-termékek átfogó választékát kínálja az ipari gyártás által megkövetelt műszaki támogatással és minőségi következetességgel. Ha az Ön jelenlegi specifikációja ezen ötvözetek valamelyikére vonatkozik, vagy ha egy új alkalmazás lehetőségeit hasonlítja össze, az alapötvözet, a kötés kialakítása és a szolgáltatási környezet részleteinek megismerése eredményes kiindulópont a beszerzési beszélgetéshez.
